Кабель радіочастотний РК 50-7-11 ОКЗ
Застосування
Кабелі призначені для зовнішньої прокладки в системах ефірного і супутникового телебачення, в системах колективного та кабельного телебачення, в якості з'єднувача антенно-фідерних пристроїв з передавальною апаратурою зв'язку та комутації приладів в діапазоні частот від 5 до 3000 МГц.
Типова конструкція

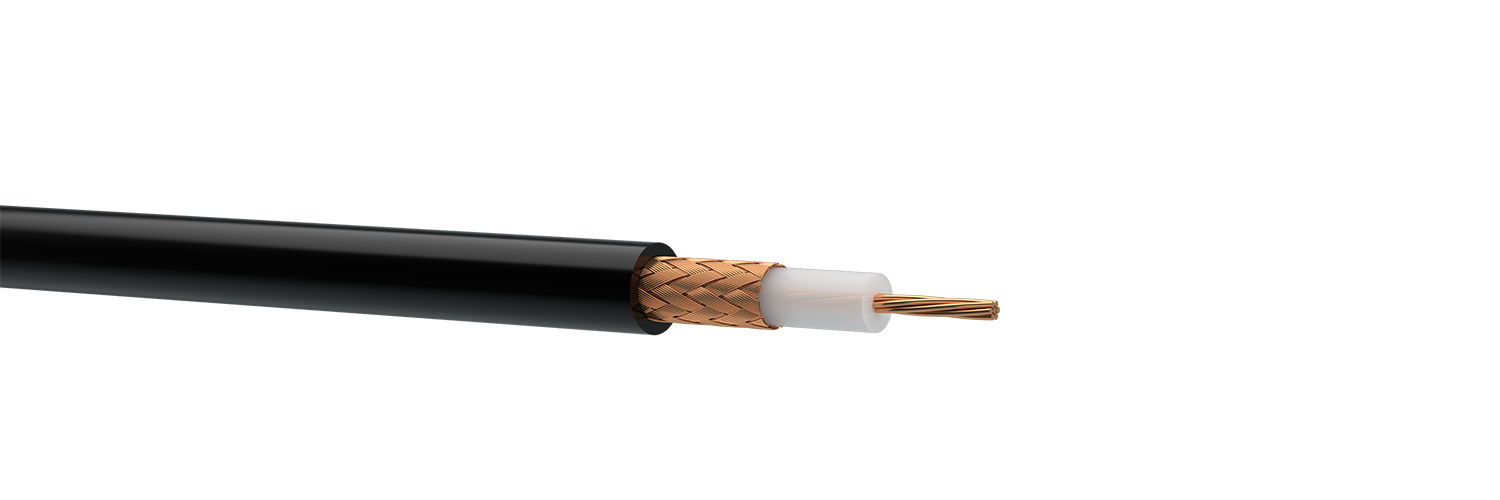

Структура кабелю
1. Внутрішній провідник: багатожильний мідний діаметром 2,28 мм (7х0,76мм).
2. Ізоляція: поліетилен.
3. Зовнішній провідник: обплетення (90 %) з мідних дротів.
4. Оболонка: з світлостабілізованого поліетилену.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -50 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Стандарти/ТУ
ТУ У 31.3-05758730-050-2008
Основні техніко-експлуатаційні характеристики
| Електричні параметри при температурі 20 °C | Частота, кГц | Значення |
| Випробувальна напруга протягом 1 хв, кВ - між внутрішнім і зовнішнім провідником |
0,05 | 10,0 |
| Випробувальна напруга внутрішніх розрядів в ізоляції, кВ | 0,05 | 4,0 |
| Електричний опір внутрішнього провідника, Ом/км, не більше | пост. струм | 6 |
| Хвильовий опір, Ом | Від 5 000 до 3 000 000 | 50 ± 2 |
| Робоча ємність, пФ/м | Від 0,8 до 1,0 | 101,3 ± 5 |
| Коефіцієнт загасання, номін., дБ/100м | 200 000 1 000 000 |
14,0 32,5 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
| РК 50-7-11 ОКЗ | 10,3 | 120 |
