Провід обмотувальний для заглибних водозаповнених електродвигунів ППТ-В-100

Провод обмоточный для погружных водозаполненных электродвигателей ППТ-В-100

Застосування

Провід призначений для обмотки статорів заглибних водозаповнених електродвигунів, що працюють у воді при напрузі до 380 В змінного струму частотою 40-60 Гц.

Типова конструкція

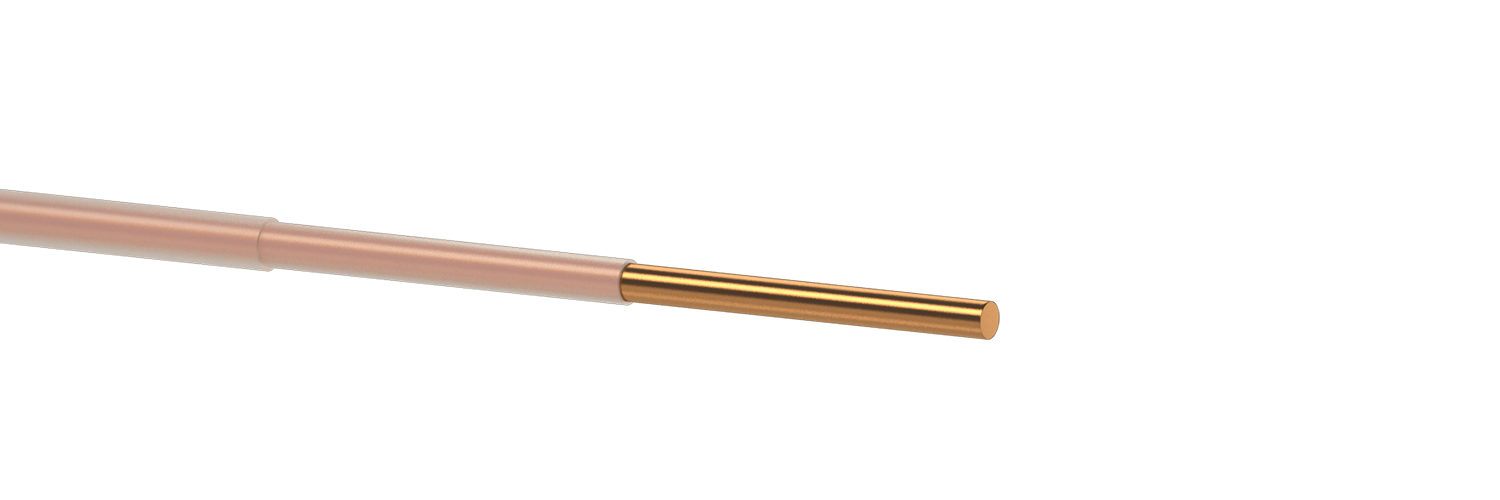

Структура кабелю

1. Струмопровідна жила: мідна однодротяна або багатодротяна, діаметром 2,0; 2,12; 2,24; 2,36; 2,5; 2,8; 3,18; 3,54; 3,75; 3,95; 4,5; 4,8; 5,30; 5,90; 6,25мм.
2. Ізоляція - подвійний шар:
- перший шар: поліетилен високої щільності;
- другий шар: блоксополімер.

Варіанти виконання

Відповідність вимогам

Заводська нормативна технічна документація ТЗ № 02-16 ТО

Основні техніко-експлуатаційні характеристики

Температура експлуатації від -50 до +100
Допустимий робочий тиск, МПа, не більше 7

Номенклатура та ваго-габаритні характеристики

Діаметр жили, мм, ном. 2,0 2,12 2,24 2,36 2,5 2,8 3,18 3,54 3,75 3,95 4,5 4,8
Розрахунковий зовнішній діаметр, мм (довідковий) 2,9 3,0 3,2 3,4 3,6 3,9 4,4 4,7 4,95 5,2 5,9 6,2
Маса струмопровідної жили, кг/км (довідкова) 27,9 31,3 35,0 38,8 43,6 54,7 56,5 70 78,6 87,7 111,9 128,8
Маса проводу, кг/км (довідкова) 31,2 34,8 39 43,6 48,6 60,1 63,4 77,6 86,6 96,8 123 140,5
Критерій сортування
Запис не знайдено
Додатки

ДОДАТОК E. Довідкові дані по допустимим струмовим навантаженням шнурів та проводів наведено в Додатку - Завантажити
