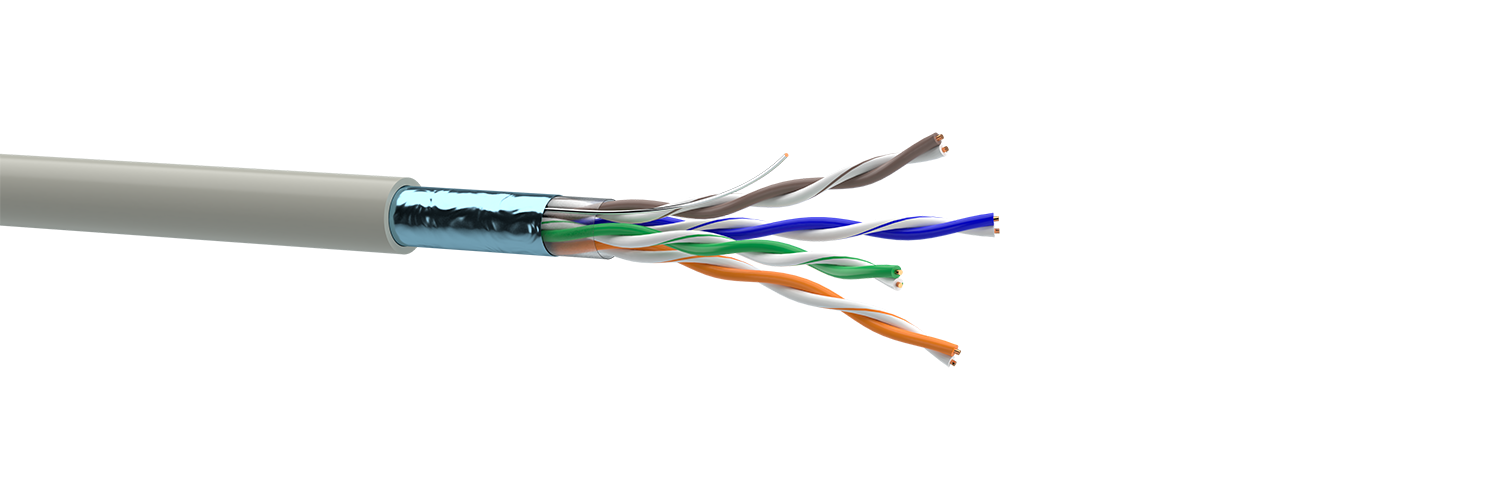

F⁄UTP для внутрішнього прокладання
Застосування
Кабель для стаціонарного прокладання всередині приміщень в структурованих кабельних системах зв’язку в умовах підвищеного електромагнітного впливу. Експлуатація на частотах до 100МГц з номінальною напругою до 72В постійного струму.
Протоколи передачі даних
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Token Ring 16/100 Mbit/s, Fast Ethernet (100BASE-TX), 1000BASE-T, 2.5GBASE-T, PoE, PoE+
Типовая конструкция
1. Струмопровідна жила: мідний дріт, Ø 0,46 мм
2. Ізоляція: HDPE, Ø 0,93 мм (0,87-0,93) мм
3. Пара: дві скручені ізольовані жили
Кольорова ідентифікація пар:
- пара 1: біло-блакитна / блакитна
- пара 2: біло-помаранчева / помаранчева
- пара 3: біло-зелена / зелена
- пара 4: біло-коричнева / коричнева
4. Поясна ізоляція, плівка ПЄТ-Е
5. Дренажний провідник
6. Екран: алюмополімерна стрічка
7. Оболонка PVC, товщина 0,5 мм, зовнішній діаметр Ø 5,4 mm
Стандарти
IEC 61156-6 (work area cable)
CPR євро-клас: Eca (EN 13501-6)
Основні техніко-експлуатаційні характеристики:
Температурний діапазон:
- - під час монтажу: -10 °C...+60 °C
- під час експлуатації: -20 °C...+60 °C
Радіус вигину:
- під час монтажу - ≥ 8 діаметрів кабелю
- під час експлуатації - ≥ 4 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Електричні характеристики при 20 °C:
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | ≤56 |
| Електричний опір тпж постійному струму, не більше |
Ом/км |
≤117 |
| Омічна асиметрія жил у парі, не більше | % | ≤2 |
| Електричний опір ізоляції, не менше | ГОм/км | ≥5 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору | Ом | |
| -в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд |
кВ |
2,5 |
Характеристики передачі сигналу при 20 °C на відстані 100 м:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
| Власне загасання (Attenuation), дБ, не більше | 2,6 | 5,0 | 8,0 | 10,2 | 11,4 | 14,4 | 20,9 | 27,0 |
| NEXТ, дБ, не менше | 65 | 56 | 50 | 47 | 46 | 43 | 38 | 35 |
| PS NEXТ, дБ, не менше | 62 | 53 | 47 | 44 | 43 | 40 | 35 | 32 |
| ELFEXТ, дБ, не менше | 64 | 52 | 44 | 40 | 38 | 34 | 28 | 24 |
| PS ELFEXТ, дБ, не менше | 61 | 49 | 41 | 37 | 35 | 31 | 25 | 21 |
| Зворотні втрати (Return Loss), дБ, не менше | 20,0 | 23,0 | 25,0 | 25,0 | 25,0 | 23,6 | 21,5 | 20,1 |
Згідно з IEC 61156-6, значення менші за 4 MHz надаються лише інформативно
Інформація для замовлень:
| Код | Найменування | Упаковка | Розрахункова маса, кг/км |
| 49559 | КПВЕ-ВП (100) 4х2х0,46 (F/UTP – cat.5Е-SL) | коробка 305 м | 32,2 |
